Воздушные линии 6, 10 и 20 кВ с защищенным проводом СИП-3 кардинально надежнее старых сетей с голыми алюминиевыми жилами. Провод не боится падения веток, выдерживает схлестывание при ураганном ветре и позволяет сузить просеку в лесных массивах.
Однако надежность трассы упирается в навесные элементы. Изоляция из сшитого полиэтилена требует бережного обращения: ее нельзя повреждать клиньями, пережимать в пролетах или оставлять без защиты от грозовых разрядов. Для этого применяют специализированную линейную арматуру, рассчитанную на среднее напряжение.

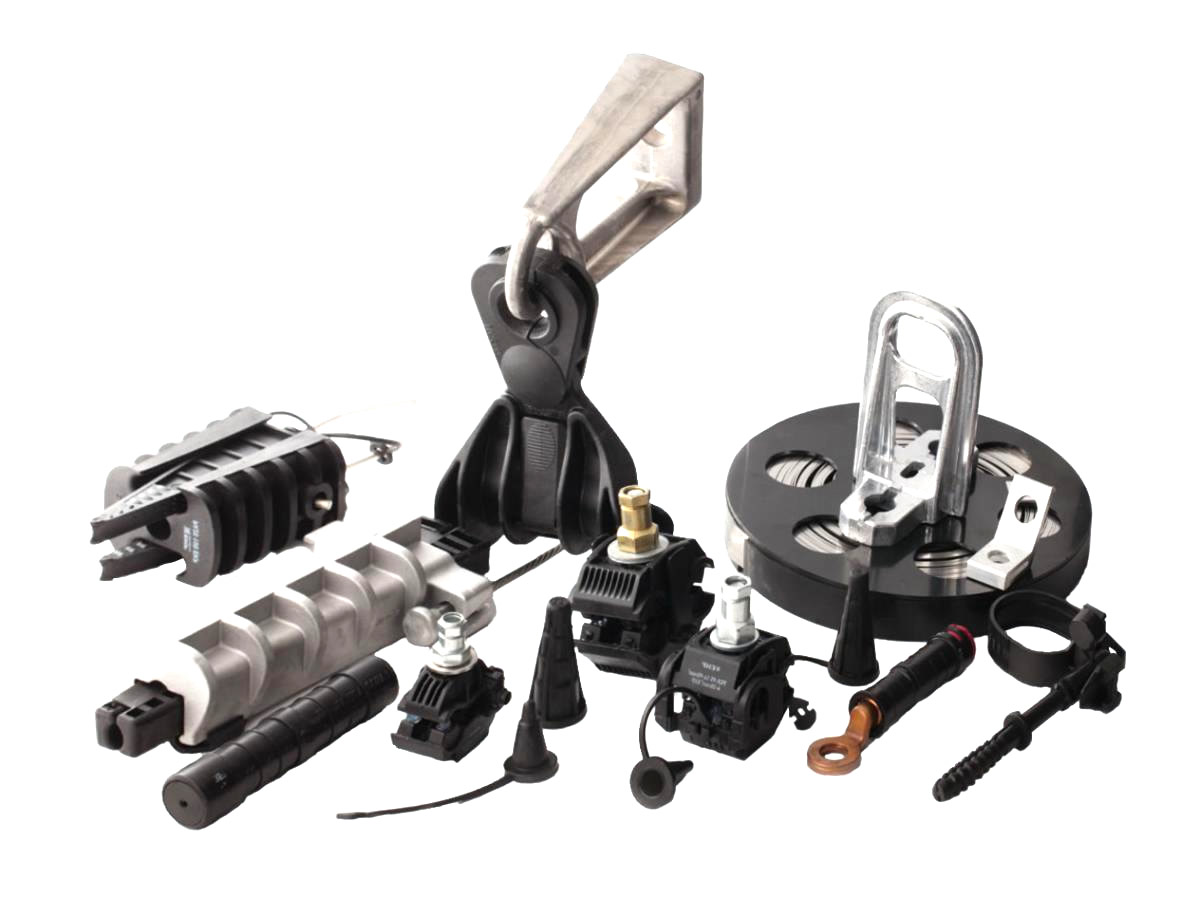

Натяжная и поддерживающая арматура для провода СИП 6-20 кВ
Анкерные узлы принимают на себя продольное тяжение проводов на концах линии и поворотах трассы. Здесь используют натяжные клиновые зажимы. Их клинья отливают из прочного диэлектрического полимера, стойкого к ультрафиолету и морозам. При монтаже клин намертво зажимает провод, но не продавливает защитную оболочку. Корпус зажима из алюминиевого сплава выдерживает механические нагрузки свыше 15-25 кН, сохраняя провод в проектном натяжении годами.
На промежуточных опорах провод укладывают в поддерживающие зажимы. Для трасс 6-20 кВ критически важна правильная конструкция лодочки:
- внутренняя полимерная вставка гасит трение и защищает провод от истирания при ветровой пляске;
- широкий радиус желоба исключает перегиб и усталостный излом алюминиевых жил;
- срывные элементы калибруют усилие зажатия, предотвращая деформацию сшитого полиэтилена.
Такое крепление сохраняет изоляцию целой даже при налипании мокрого снега и сильных порывах ветра.

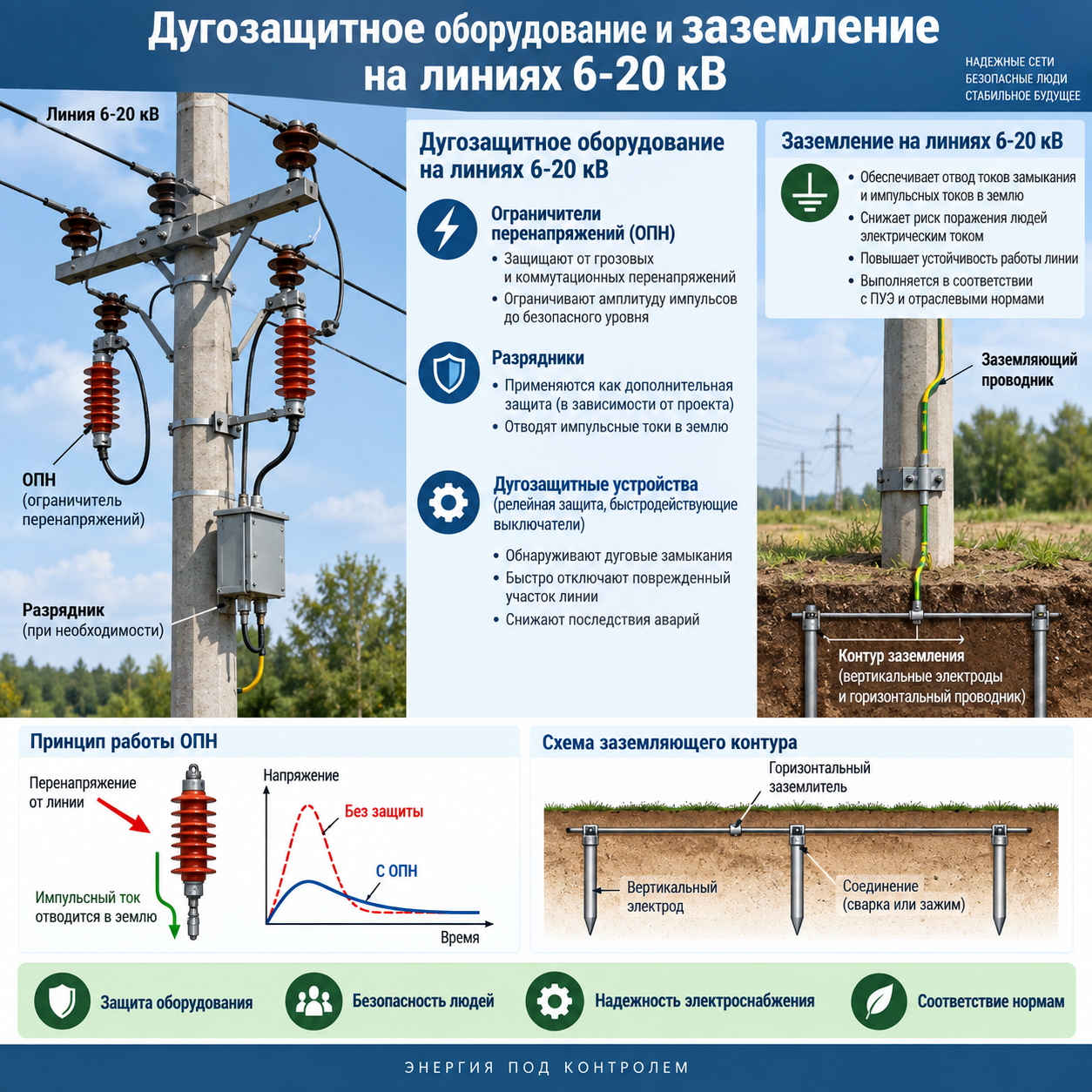

Дугозащитное оборудование и заземление на линиях 6-20 кВ
Арматура и оборудование СИП 6-20 кВ решают главную проблему защищенных проводов — риск пережигания электрической дугой. Если на голой линии дуга скользит по металлу до отключения защиты, то на проводе СИП изоляция из сшитого полиэтилена удерживает корень дуги на одном месте. В точке разряда температура мгновенно достигает тысяч градусов, провод пережигается за доли секунды и падает на землю.
Чтобы исключить аварии, на изоляторах монтируют комплекс дугозащиты:
- дугозащитные рога и электроды, задающие контролируемый искровой промежуток;
- прокалывающие зажимы, создающие электрический контакт с жилой для безопасного сброса импульса;
- длинно-искровые разрядники и устройства защиты от грозовых перенапряжений.
Оборудование перехватывает грозовой разряд и отводит дугу в воздух, спасая провод и фарфоровые либо полимерные изоляторы от разрушения.
Спиральные вязки и соединительные зажимы для провода СИП-3
На штыревых изоляторах провод фиксируют спиральными вязками из оцинкованной пружинной стали с защитным полимерным слоем. Простая проволочная скрутка здесь недопустима: она неизбежно прорежет изоляцию и вызовет межвитковое замыкание. Спиральная арматура распределяет усилие по длине до 700 мм, надежно удерживая провод в шейке или на головке изолятора без точечного давления.
Для ответвлений и подключения разрядников служат герметичные прокалывающие зажимы. Зубцы из алюминиевого сплава прорезают сшитый полиэтилен до металлической жилы, а силиконовый уплотнитель герметизирует точку контакта от влаги. Срывная головка болта гарантирует точный момент затяжки без риска срезать жилу провода.
Качественная линейная арматура гарантирует, что линия 6-20 кВ безаварийно отработает положенные сорок лет в любом климатическом районе.
